KONFIGURASI VLAN 3 ROUTER 3 SWITCH 12 PC (STATIC) DICISCO

hi, guyyysss......
ok hari ni mimin akan mengeshare cara untuk konfigurasi vlan , dengan cara static .let's chek it out!!!!!

bahan-bahan :

  1. 3 router
  2. 3 switch
  3. 12 pc
  4. cable dte
  5. cable stright


ket  :jadi disini kita buat setiap blok 2 vlan ,jadi satu jalur router itu memiliki 2 vlan dan 2 gateaway berbeda  .
  • vlan 1 gateaway:10.10.10.1
  • valn 2 gateaway:5.5.5.1
  • vlan 3 gateaway :144.1.1.1
  • vlan 4 gateaway: 144.2.2.1
  • vlan 5 gateaway :192.168.1.1
  • vlan 6 gateawya: 192.2.2.1


KONFIGURASINYA:

SWITCH 5
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 1
Switch(config-vlan)#name die1
Switch(config-vlan)#ex

Switch(config)#vlan 2
Switch(config-vlan)#name die2
Switch(config-vlan)#ex

Switch(config)#int fa0/5
Switch(config-if)#sw m t
Switch(config-if)#ex

Switch(config)#int fa0/1
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 1
Switch(config-if)#ex

Switch(config)#int fa0/3
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 1
Switch(config-if)#ex

Switch(config)#int fa0/2
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 2
Switch(config-if)#ex

Switch(config)#int fa0/4
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 2
Switch(config-if)#ex
Switch(config)#end

SWITCH 1
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 3
Switch(config-vlan)#name die3
Switch(config-vlan)#ex

Switch(config)#vlan 4
Switch(config-vlan)#name die4
Switch(config-vlan)#ex
Switch(config)#int fa0/5
Switch(config-if)#sw m t
Switch(config-if)#ex

Switch(config)#int fa0/1
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 4
Switch(config-if)#ex

Switch(config)#int fa0/3
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 4
Switch(config-if)#ex

Switch(config)#int fa0/4
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 3
Switch(config-if)#ex

Switch(config)#int fa0/2
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 3
Switch(config-if)#ex
Switch(config)#end

SWITCH 2
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 5
Switch(config-vlan)#name die5
Switch(config-vlan)#ex

Switch(config)#vlan 6
Switch(config-vlan)#name die6
Switch(config-vlan)#ex

Switch(config)#int fa0/5
Switch(config-if)#sw m t
Switch(config-if)#ex

Switch(config)#int fa0/4
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 6
Switch(config-if)#ex

Switch(config)#int fa0/2
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 6
Switch(config-if)#ex

Switch(config)#int fa0/1
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 5
Switch(config-if)#ex

Switch(config)#int fa0/3
Switch(config-if)#sw m a
Switch(config-if)#sw a vlan 5
Switch(config-if)#ex
Switch(config)#end

ROUTER 3
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int se2/0
Router(config-if)#ip add 8.8.8.1 255.0.0.0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#int fa0/0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#int fa0/0.1
Router(config-subif)#encapsulation dot1Q 1
Router(config-subif)#ip add 10.10.10.1 255.0.0.0
Router(config-subif)#ex

Router(config)#int fa0/0.2
Router(config-subif)#encapsulation dot1Q 2
Router(config-subif)#ip add 5.5.5.1 255.0.0.0
Router(config-subif)#ex

Router(config)#ip route 144.1.1.0 255.255.255.0 8.8.8.2
Router(config)#ip route 144.2.2.0 255.255.255.0 8.8.8.2
Router(config)#ip route 192.168.1.0 255.255.255.0 8.8.8.2
Router(config)#ip route 192.2.2.0 255.255.255.0 8.8.8.2
Router(config)#ex
ROUTER 4
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int se2/0
Router(config-if)#ip add 8.8.8.2 255.0.0.0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#int fa0/0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#int fa0/0.3
Router(config-subif)#encapsulation dot1Q 3
Router(config-subif)#ip add 144.2.2.1 255.255.0.0
Router(config-subif)#ex

Router(config)#int fa0/0.4
Router(config-subif)#encapsulation dot1Q 4
Router(config-subif)#ip add 144.1.1.1 255.255.0.0
Router(config-subif)#ex

Router(config)#int se3/0
Router(config-if)#ip add 2.2.2.1 255.0.0.0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#ip route 10.10.10.0 255.255.255.0 8.8.8.1
Router(config)#ip route 5.5.5.0 255.255.255.0 8.8.8.1
Router(config)#ip route 192.168.1.0 255.255.255.0 2.2.2.2
Router(config)#ip route 192.2.2.0 255.255.255.0 2.2.2.2
Router(config)#ex
ROUTER 5
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int se3/0
Router(config-if)#ip add 2.2.2.2 255.0.0.0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#int fa0/0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#int fa0/0.5
Router(config-subif)#encapsulation dot1Q 5
Router(config-subif)#ip add 192.2.2.1 255.255.255.0
Router(config-subif)#ex

Router(config)#int fa0/0.6
Router(config-subif)#encapsulation dot1Q 6
Router(config-subif)#ip add 192.168.1.1 255.255.255.0
Router(config-subif)#ex

Router(config)#ip route 144.1.1.0 255.255.255.0 2.2.2.1
Router(config)#ip route 144.2.2.0 255.255.255.0 2.2.2.1
Router(config)#ip route 10.10.10.0 255.255.255.0 2.2.2.1
Router(config)#ip route 5.5.5.0 255.255.255.0 2.2.2.1
Router(config)#ex

at No comments:

Saturday, 6 October 2018

KONFIGURASI VLAN 2 ROUTER 2 SWITCH 2 PC DI CISCO

Hai guyysss...... hari ini saya akan memberitahu cara konfigurasi vlan yang basic (dasar) ,ini adalah contoh  yang paling mudah yaitu "2 router 2 switch 2 pc".let's check it out!!!!!

bahan-bahan :
  1. 2 router
  2. 2 switch
  3. 2 pc
  4. kabel stright
  5. kabel dte
langkah-langkah :
  1. buat seperti topologi di atas

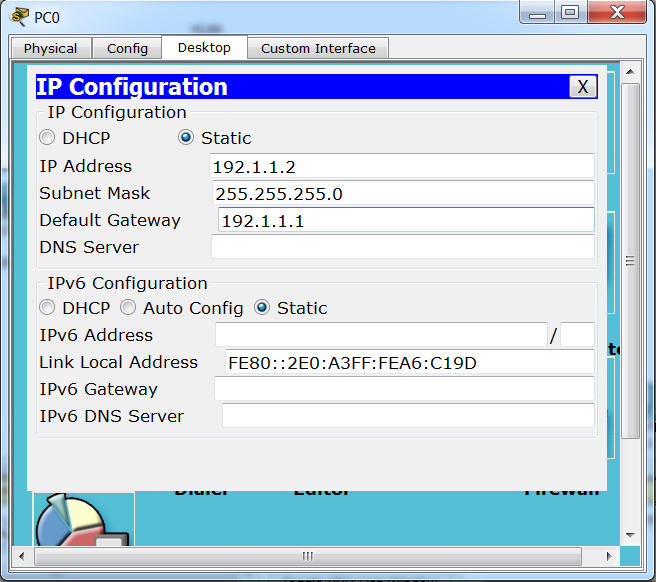

  2. pasang ip address di setiap pc dengan ip yang berbeda dan gateaway berbeda



  3. kemudian buka switch ,dan konfigurasi di CLI
SWITCH 0

Switch>en
Switch#conf t
switch(config)#vlan 5
Switch(config-vlan)#name masukpakeko
Switch(config-vlan)#ex

Switch(config)#int fa0/3
Switch(config-if)#switchport mode trunk
Switch(config-if)#no sh
Switch(config-if)#ex

Switch(config)#int fa0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 5
Switch(config-if)#ex

Switch(config)#int fa0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 5
Switch(config-if)#ex
Switch(config)#end

SWITCH 1

Switch>en
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name masukpakalex
Switch(config-vlan)#ex

Switch(config)#int fa0/3
Switch(config-if)#switchport mode trunk
Switch(config-if)#no sh
Switch(config-if)#ex

Switch(config)#int fa0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#ex

Switch(config)#int fa0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#ex
Switch(config)#end


ROUTER 0

Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#int fa0/0.5
Router(config-subif)#encapsulation dot1Q 5
Router(config-subif)#ip add 192.1.1.1 255.255.255.0

Router(config-subif)#int fa0/0.5
Router(config-subif)#encapsulation dot1Q 5
Router(config-subif)#ip add 192.1.2.1 255.255.255.0
Router(config-subif)#ex

Router(config)#int se2/0
Router(config-if)#ip add 5.5.5.1 255.0.0.0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#ip route 192.2.1.0 255.255.255.0 5.5.5.2
Router(config)#ip route 192.2.2.0 255.255.255.0 5.5.5.2
Router(config)#ex

ROUTER 1

Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#int fa0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 192.2.1.1 255.255.255.0

Router(config-subif)#int fa0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 192.2.2.1 255.255.255.0
Router(config-subif)#ex

Router(config)#int se2/0
Router(config-if)#ip add 5.5.5.2 255.0.0.0
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#ip route 192.1.2.0 255.255.255.0 5.5.5.1
Router(config)#ip route 192.1.1.0 255.255.255.0 5.5.5.1
Router(config)#ex

N.B :
  • pc 0 fa0 - switch 0 fa0/1
  • pc 1 fa0 - switch  0 fa 0/2
  • switch 0 fa0/3 - router 0 fa0/0
  • pc 2 fa0 - switch 1 fa0/1
  • pc 3 fa0 - switch 1 fa0/2
  • switch 1 fa0/3 - router 1 fa0/0
  • router 0 se2/0 - router 1 se2/0
1.di sini saya menggunakan 2 vlan yaitu vlan 5 dan vlan 10
2.untuk konfigurasi router kita menggunakan cara static ,yaitu
 ex: ip route 192.1.1.0 255.255.255.0 5.5.5.1 = jadi ip pertama itu adalah ip gate away komputer lawan  dan ip kedua itu ip roter lawan .

~the end~
